矩形波駆動 / センサレス120度通電 制御モータ コントローラ 150W 電源とモータ別売り ( ブラシレスDC、PMSM、ACモータ 向け)

・モニタリング機能付き。パソコンとUSB接続することで速度や電流、
電圧のモニタおよび、モータチューニングが可能。
・ブラシレスDCモータやPMSMモータの駆動が可能。
・120度通電による矩形波駆動。
ソフト書換えでベクトル制御による正弦波駆動も可能。
・ホールセンス信号なしで、3相ブラシレスDCモータを駆動可能。
・過電圧保護、過電流保護、低電圧検出、ストール（脱調）検出
・お手持ちのモータの動作確認は、説明書に従ってソフト修正が必要です。

※
『動かない』、『使い方が分からない』、『書き込みできない』などご質問下さい。
ご質問は、ご購入から2週間はメールでご対応致します。2週間後は700円/件でサポート致します。


===内容物===================

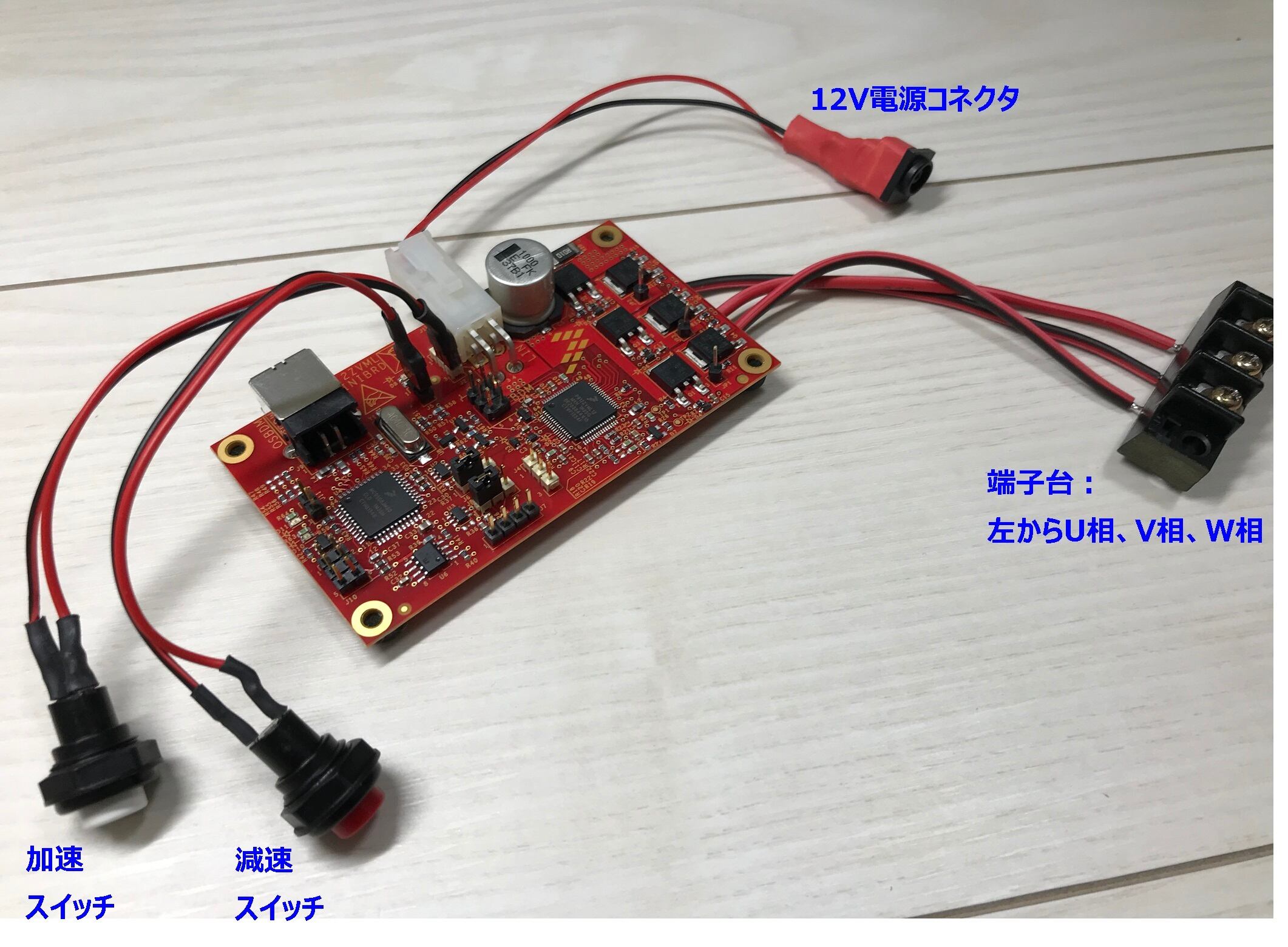

S12ZVML-MINIBRD改ボード
1シャントベクトル制御ソフト
センサレス120°通電制御ソフト
説明書一式（マニュアル、回路図、ソフト変更方法）
USBケーブル
※１２VDC電源とモータはございません。ご用意ください。
===========================


===仕様=====================

　　⓪制御方式：
　　　　矩形波による120度通電制御（ホールセンサなしで駆動可能）
　　　　正弦波によるベクトル制御（ソフト書換えが必要。高効率な制御）

　　①マイコン：S12ZVML128（NXP社）　　
　　②モータ：Racerstar　BR2212/KV 1000/定格電圧7.4V~14.8V
　　　　　（任意のモータも可能、Max.150Wまで）
　　③定格電力：150W
　　④定格電圧：8V～18V
　　⑤定格電流：10A
　　⑥最大電流：15A
　　⑦最大回転数：6500rpm（付属の７極ペアモータの場合）
　　※極数によって異る。

　　　　極数 　　　　最大回転数
　　　　2極ペアモータ 　11000rpm
　　　　3極ペアモータ 　16000rpm
　　　　4極ペアモータ 　12000rpm
　　　　5極ペアモータ 　9500rpm
　　　　6極ペアモータ 　8000rpm
　　　　7極ペアモータ 　6500rpm
　　　　8極ペアモータ 　6000rpm
　　
　　
　　⑧保護機能：
　　　　過電流保護：15A.　（任意の値に変更可能です。）
　　　　過電圧保護：19V.　（任意の値に変更可能です。）
　　　　低電圧検出：7.5V　（任意の値に変更可能です。）
　　　　バッテリ逆接保護
　　　　ストール検出

　　⑪サイズ ：90 x 50 x 25 mm
　　⑫重量 ：50グラム
　　⑬チューニングツール：FreeMASTER Run-Time Debugging Tool

===========================
